1 概述
1.1简介

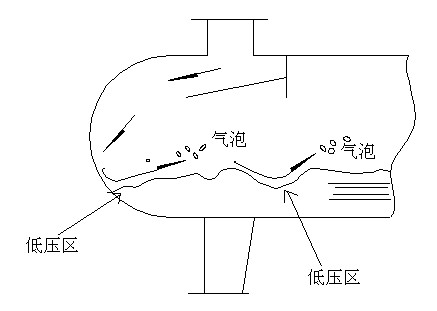

天然气气液分离器要求要尽可能减小分离器体积，处理量要尽可能大。现有天然气卧式气液分离器结构尺寸较大，内构件比较单一，其初分结构过于简单，存在气泡“再挟带”问题，气相区没有稳流装置，致使气相区流态复杂，影响分离效率。

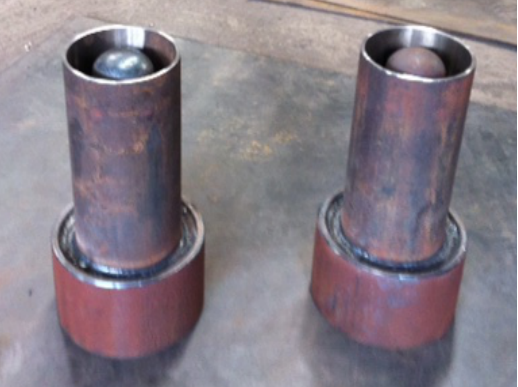

图1

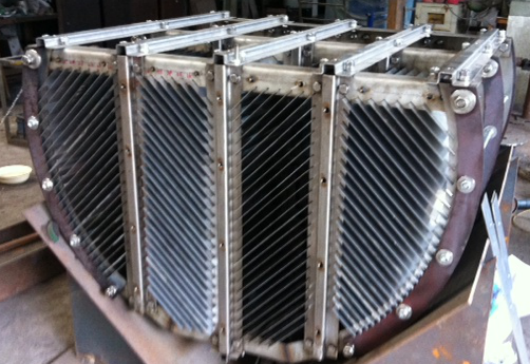

图2

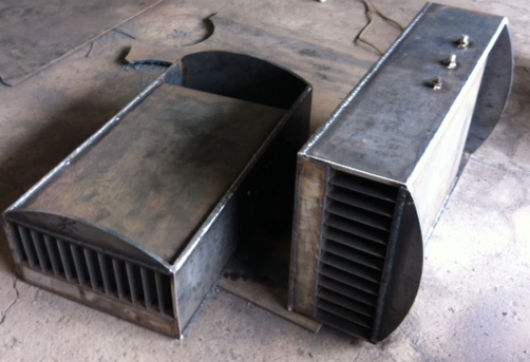

为了克服现有技术的上述缺点，本公司提供了一种新型高精度、大流量的组合型天然气气液分离器内构件，能减小设备尺寸、提高过滤精度、降低制造成本。该内构件由旋流器、稳流器和组合分离元件组成。尤其适用于天然气、油田气、页岩气及其它含少量固体粒子及液滴的气液介质。
本产品使用于天然气、油田气、煤气、含尘及水分的各种气体的分离装置上作分离元件使用，分离效率高，阻力损失小，操作拆洗方便，无转动件，经久耐用。
2 性能规格
2.1 适用介质：天然气、油田气及其它非腐蚀性气体介质
2.2 公称压力：0.1～16MPa；
2.3 公称直径：DN（150～1000）mm；
2.4 使用介质温度：-40～400℃；
3 结构说明

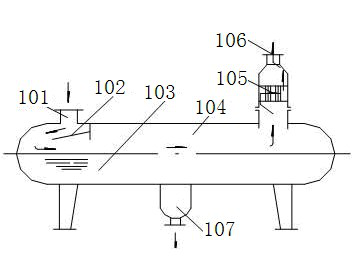

3.1内构件安装示意图见图3。

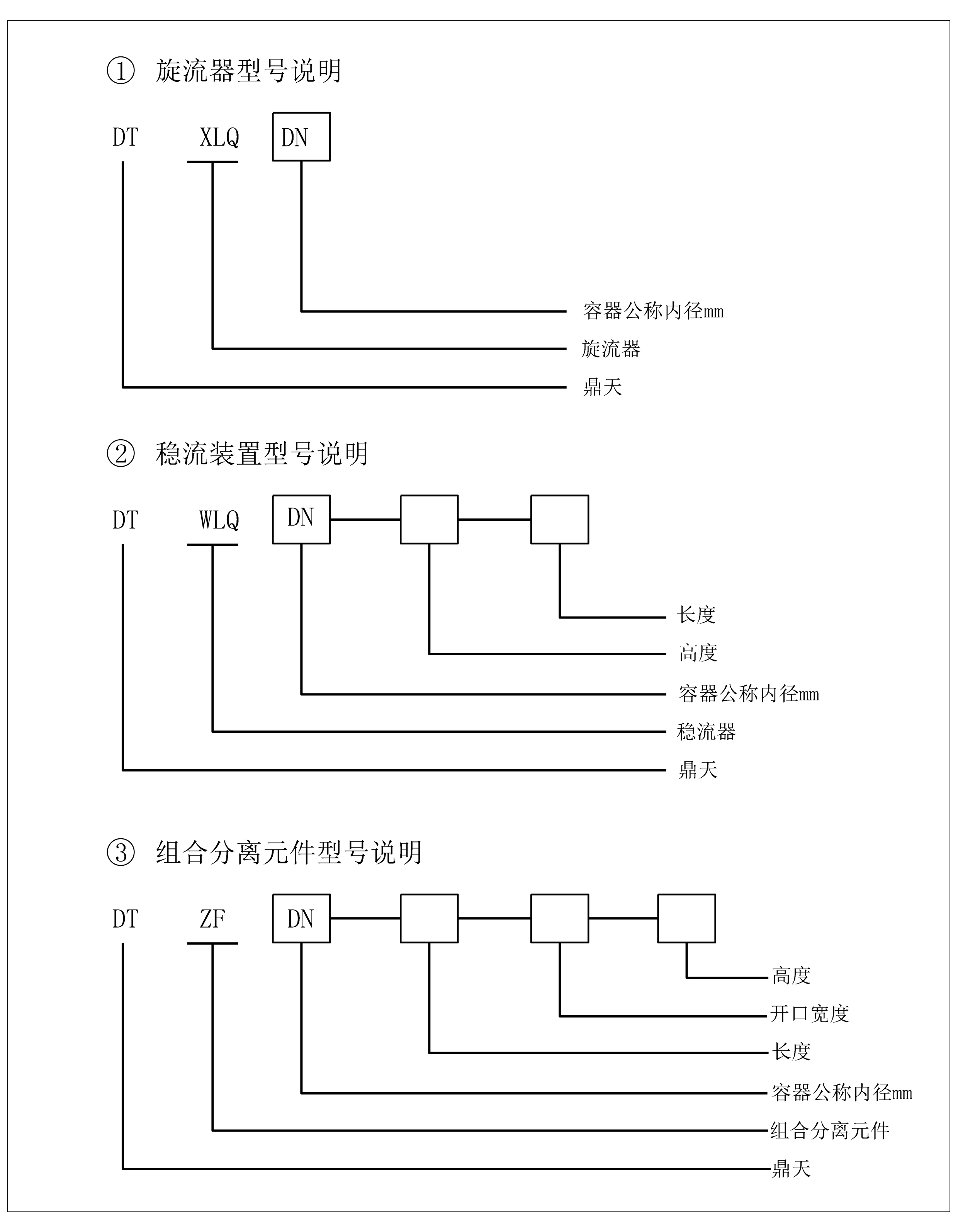

图33.2 型号说明
4、使用说明
4.1 组合分离器内构件允许使用范围较宽，流速范围能量法计算。
4.2组合分离器内构件安装时应注意气体流向（按图3），应按箭头指示安装。
4.3 组合分离元件收集腔下边的降液管。由压力容器制造厂备料并组焊，安装在液面以下；旋流器出口应在液面以上。
4.4 组合分离元件应定时拆开叶栅根部下面的下弧板冲洗叶片尾部的沟槽以确保分离元件分离效率。稳流器要定时冲洗，减少其阻力损失，提高稳流效果，冲洗周期视介质的情况确定。

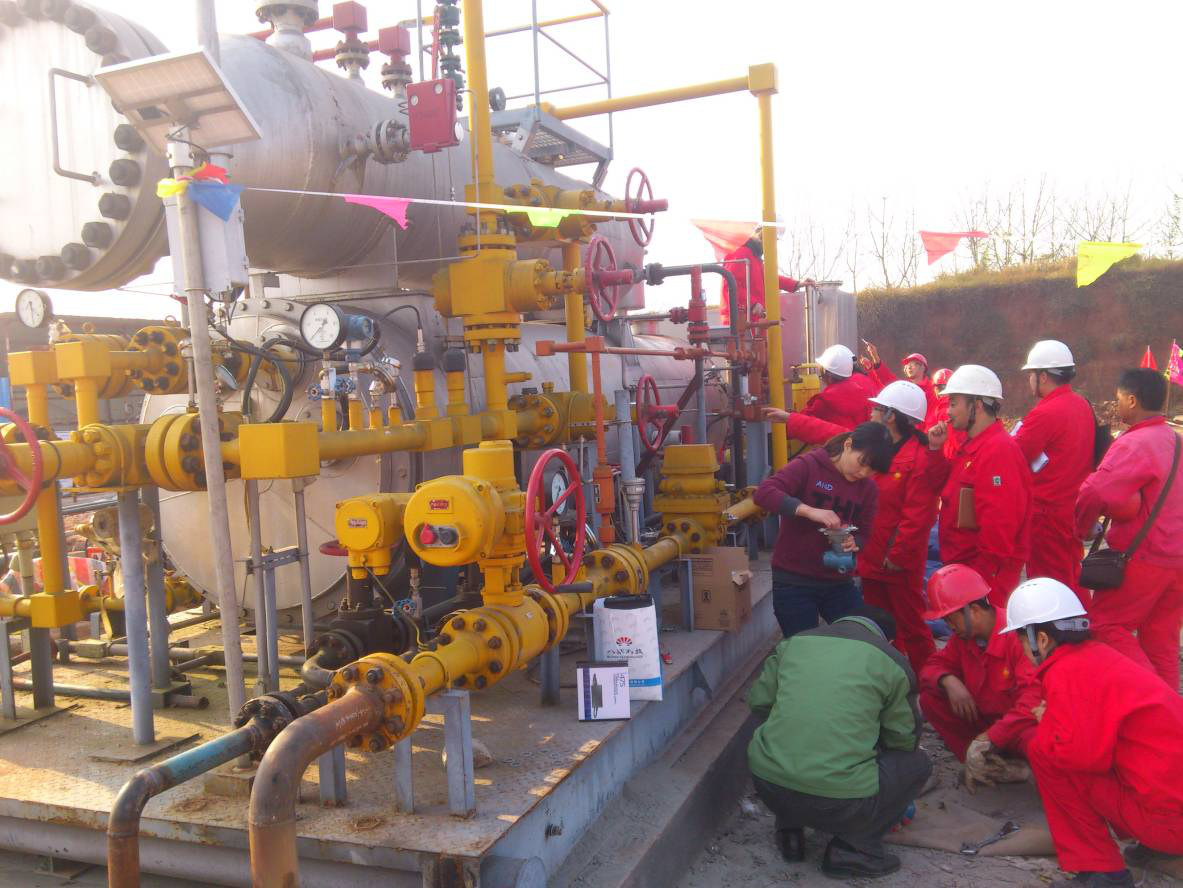

应用在川西北气矿龙002-H2井非酸性一体化橇装装置 (时间：2011年5月)。

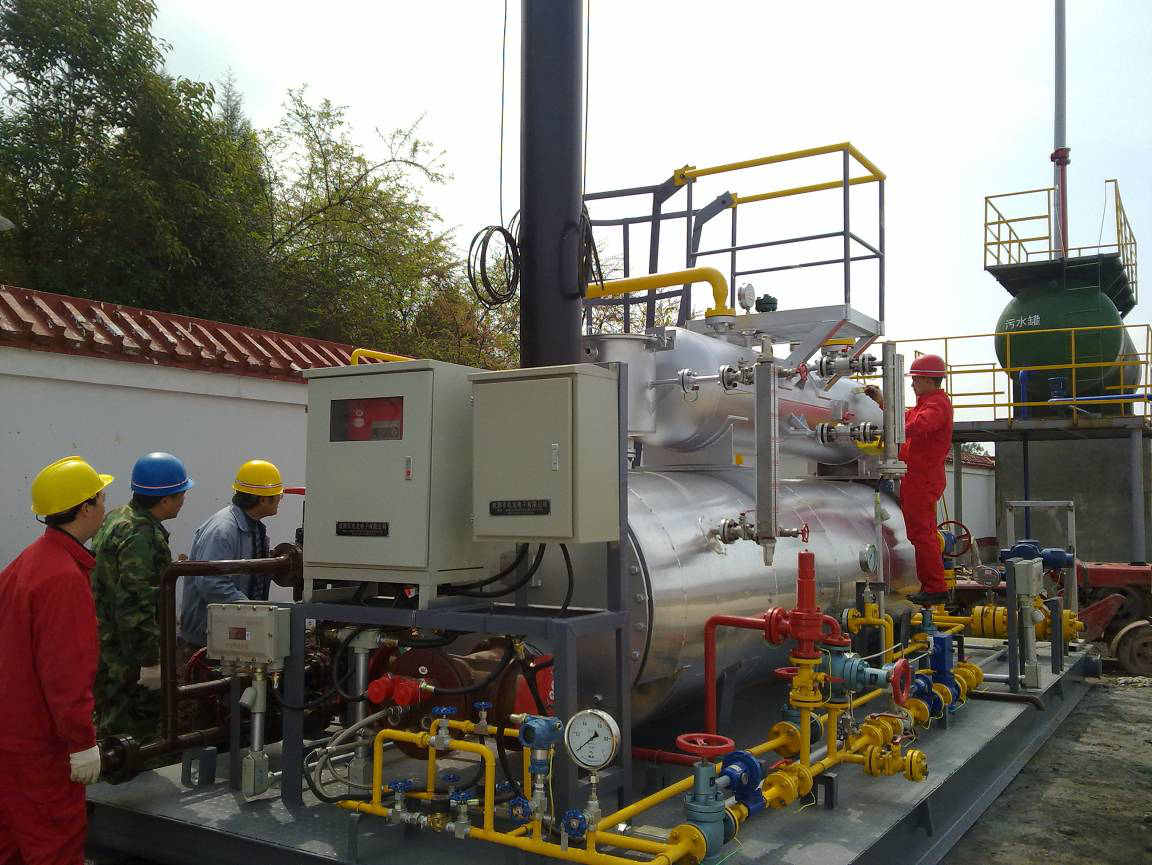

应用在川中油气矿磨030-H13(H14)井高酸酸性一体化橇（2012年）
